Adaptador hidràulic britànic

British Fittings es fabrica utilitzant fils britànics com el British Standard Pipe Parallel (BSPP) i el British Standard Pipe Tapered (BSPT). Aquests accessoris i adaptadors es troben comunament en equips fabricats al Regne Unit, així com en alguns fabricants d’OEM a Europa. Accessoris mètrics es troben més comunament en equips d’Europa continental fabricats en països com Alemanya, França i Itàlia.

Trobar els adaptadors adequats pot ser extremadament difícil, però res no es compara amb trobar els adaptadors adequats per a una màquina amb connexions mètriques. No hi ha dubte que els equips i les parts que provenen de l’altre costat de l’estany poden ser de la més alta qualitat, però trobar els adaptadors d’ajust mètrics adequats pot ser gairebé impossible.

Sabem els adaptadors per dins i per fora, el que significa, a més de ser un fabricant de peces estàndard, que també som un fabricant d’adaptadors mètrics. Si hi ha una part que necessiteu per a la vostra operació, podeu apostar que la tenim.

Oferim una àmplia gamma d'adaptadors hidràulics, disponibles en BSP, BSPT, JIC, UNF, METRIC & ORFS, en mides que van des de 1/8 fins a 2 ".

Podem oferir una gamma completa de Adaptadors hidràulics, per favor poseu-vos en contacte amb nosaltres amb els vostres requisits si no podeu trobar el que busqueu.

Els accessoris de l'adaptador 1JT són con de JIC masculins de 74 ° per a tipus de mascle BSPT. Es fabriquen i ofereixen mides completes d’accessoris d’adaptadors 1JT de 02 a 32 per satisfer una àmplia demanda de la connexió. A continuació es mostren les mides estàndard a la taula de dades tècniques. Podem fabricar amb mides de clients i disseny segons els requisits establerts.

√ Núm de peça: 1JT (con de JIC masculí de 74 ° a home BSPT)
√ Material: acer de carboni 45; acer inoxidable; segons sigui necessari
√ Detalls del paquet: envasats en plàstic, després en caixes de cartró i després en caixes
√ Avantatges competitius principals: aprovacions de qualitat, preus i serveis
√ Principals mercats d'exportació: Estats Units, Canadà, Gran Bretanya, Orient Mitjà, Àsia del Sud, Europa

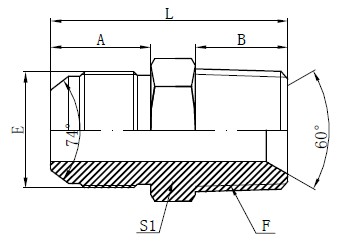

Dibuix de connexions de tubs de soldadura

Taula de dades tècniques

	FIL		DIMENSIONS
NO PART.	E	F	A	B	S1	L
1JT-04-02	U7 / 16 "X20	ZG1 / 8 "X28	14	10	14	30
1JT-04	U7 / 16 "X20	ZG1 / 4 "X19	14	14	14	34
1JT-04-06	U7 / 16 "X20	ZG3 / 8 "X19	14	14	19	34
1JT-04-08	U7 / 16 "X20	ZG1 / 2 "X14	14	19	22	41.5
1JT-05-04	U1 / 2 "X20	ZG1 / 4 "X19	14	14	14	34
1JT-05-06	U1 / 2 "X20	ZG3 / 8 "X19	14	14	19	34
1JT-05-08	U1 / 2 "X20	ZG1 / 2 "X14	14	19	22	41.6
1JT-06-04	U9 / 16 "X18	ZG1 / 4 "X19	14	14	17	34
1JT-06	U9 / 16 "X18	ZG3 / 8 "X19	14	14	19	34
1JT-06-08	U9 / 16 "X18	ZG1 / 2 "X14	14	19	22	41
1JT-08-04	U3 / 4 "X16	ZG1 / 4 "X19	16.7	14	22	39
1JT-08-06	U3 / 4 "X16	ZG3 / 8 "X19	16.7	14	22	38
1JT-08	U3 / 4 "X16	ZG1 / 2 "X14	16.7	19	22	44
1JT-08-12	U3 / 4 "X16	ZG3 / 4 "X14	16.7	19.5	30	46
1JT-10-06	U7 / 8 "X14	ZG3 / 8 "X19	19.5	14	24	42
1JT-10-08	U7 / 8 "X14	ZG1 / 2 "X14	19.5	19	24	47
1JT-10-12	U7 / 8 "X14	ZG3 / 4 "X14	19.5	19.5	30	48
1JT-12-08	U1.1 / 16 "X12	ZG1 / 2 "X14	22	19	30	50
1JT-12	U1.1 / 16 "X12	ZG3 / 4 "X14	22	19.5	30	50
1JT-12-16	U1.1 / 16 "X12	ZG1 "X11	22	24	36	57
1JT-12-20	U1.1 / 16 "X12	ZG1.1 / 4 "X11	22	25	46	60.2
1JT-16-12	U1.5 / 16 "X12	ZG3 / 4 "X14	23	19.5	36	53
1JT-16	U1.5 / 16 "X12	ZG1 "X11	23	24	36	58
1JT-16-20	U1.5 / 16 "X12	ZG1.1 / 4 "X11	23	25	46	61
1JT-16-24	U1.5 / 16 "X12	ZG1.1 / 2 "X11	23	25	50	64
1JT-20-16	U1.5 / 8 "X12	ZG1 "X11	24.5	24	46	62
1JT-20	U1.5 / 8 "X12	ZG1.1 / 4 "X11	24.5	25	46	63
1JT-24	U1,7 / 8 "X12	ZG1.1 / 2 "X11	27.5	25	50	69
1JT-24-32	U1,7 / 8 "X12	ZG2 "X11	27.5	29	70	74
1JT-32	U2.1 / 2 "X12	ZG2 "X11	34	29	70	81

L’article 5B és un segell adherit al seient BSP masculí de 60 graus amb rosques femelles BSP. Els accessoris d’adaptadors de la sèrie 5B es venen popularment a YH hidràulica. YH ofereix una àmplia línia d'adaptadors BSP per completar la vostra connexió. Els adaptadors estan disponibles en llautó, ferro mal·leable, forjat i acer inoxidable. Una àmplia selecció d’aquesta línia d’adaptadors està disponible a YH.

√ Núm de peça: 5B (segell adherit BSP mascle de 60 graus amb rosques femella BSP)
√ tipus 5B: recte; un costat BSP masculí, l’altre BSP femení
√ avantatge 5B: qualitat de promesa; Estàndard Eaton; Preus raonables
√ Ús: fàcil d'instal·lar i desconnectar
: Servei OEM: disponible

Dibuix d'adaptadors de mànega estàndard britànic

Taula de dades tècniques

	FIL		DIMENSIONS
NO PART.	E	F	A	S1	L
5B-02-04	G1 / 8 "X28	G1 / 4 "X19	10	19	28
5B-04-02	G1 / 4 "X19	G1 / 8 "X28	12	19	30
5B-04	G1 / 4 "X19	G1 / 4 "X19	12	19	30
5B-04-06	G1 / 4 "X19	G3 / 8 "X19	12	22	32
5B-06-04	G3 / 8 "X19	G1 / 4 "X19	13.5	22	33.5
5B-06	G3 / 8 "X19	G3 / 8 "X19	13.5	22	33.5
5B-06-08	G3 / 8 "X19	G1 / 2 "X14	13.5	27	33.5
5B-08-06	G1 / 2 "X14	G3 / 8 "X19	16	27	36
5B-08	G1 / 2 "X14	G1 / 2 "X14	16	27	36
5B-08-10	G1 / 2 "X14	G5 / 8 "X14	16	30	42
5B-08-12	G1 / 2 "X14	G3 / 4 "X14	16	32	40
5B-10-08	G5 / 8 "X14	G1 / 2 "X14	17.5	30	44
5B-12-08	G3 / 4 "X14	G1 / 2 "X14	18.5	32	43
5B-12	G3 / 4 "X14	G3 / 4 "X14	18.5	32	42.5
5B-12-16	G3 / 4 "X14	G1 "X11	18.5	41	52.5
5B-16-12	G1 "X11	G3 / 4 "X14	20.5	41	54.5
5B-16	G1 "X11	G1 "X11	20.5	41	54.5
5B-16-20	G1 "X11	G1.1 / 4 "X11	20.5	50	37.5
5B-20-16	G1.1 / 4 "X11	G1 "X11	20.5	50	57.5
5B-20	G1.1 / 4 "X11	G1.1 / 4 "X11	20.5	50	56.5
5B-20-24	G1.1 / 4 "X11	G1.1 / 2 "X11	20.5	55	57.5
5B-24	G1.1 / 2 "X11	G1.1 / 2 "X11	23	55	60
5B-32-24	G2 "X11	G1.1 / 2 "X11	23	70	60
5B-32	G2 "X11	G2 "X11	25.5	70	62.5

Els accessoris adaptadors 1T4 són de tipus mascle BSPT de 45 º. Les mides de 02 a 32 es fabriquen habitualment a la nostra fàbrica. Els accessoris d’adaptador 1T4 vénen en material d’acer lleuger que també s’anomena acer de carboni. Els accessoris adaptadors 1T4 són de tipus forjat i acabats amb màquines CNC, de manera que es controlen una alta precisió i la tolerància necessària.

√ Núm de peça: 1T4 (45 ° BSPT Home)
√ Lloc d'origen: Zhejiang, Xina (continental)
√ Material: 45 d'acer al carboni; Acer suau; Acer inoxidable
√ Detalls del paquet: caixa de plàstic + cartró ondulat + caixa de fusta contraxapada
√ Termini de lliurament: menys de 7 dies per a productes de valors; menys de 40 dies per a una comanda sense importar els petits o els grans
: Port de lliurament: Ningbo (més proper); Xangai; Guangzhou; etc.

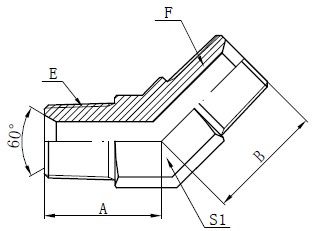

Dibuix del connector masculí BSPT

Taula de dades tècniques

	FIL		DIMENSIONS
NO PART.	E	F	A	B	S1
1T4-02	ZG1 / 8 "X28	ZG1 / 8 "X28	19	21	11
1T4-04	ZG1 / 4 "X19	ZG1 / 4 "X19	22	27	14
1T4-06	ZG3 / 8 "X19	ZG3 / 8 "X19	22	29	17
1T4-08	ZG1 / 2 "X14	ZG1 / 2 "X14	27	37	22
1T4-12	ZG3 / 4 "X14	ZG3 / 4 "X14	33	43	27
1T4-16	ZG1 "X11	ZG1 "X11	37	47	33
1T4-20	ZG1.1 / 4 "X11	ZG1.1 / 4 "X11	40	56	44
1T4-24	ZG1.1 / 2 "X11	ZG1.1 / 2 "X11	47	57	50
1T4-32	ZG2 "X11	ZG2 "X11	55	63	65

Els accessoris adaptadors GT són un teixit femení BSPT que es fabrica entre el 02 i el 32. Els accessoris adaptadors GT vénen en material d’acer lleuger que és d’acer de carboni de 20. Els accessoris adaptadors GT són de tipus forjat i fabricats per màquines CNC per garantir una alta precisió i una tolerància correcta.

√ Núm de peça: GT (BSPT femení)
√ Mides: de 02 a 32, que són articles estàndard produïts
: MOQ: 300 unitats per a articles que es tornen a produir.
: Recobriment: zincat blanc; zincat groc; cromat; niquelat
√ Termini de lliurament: menys de 30 dies per a una comanda gran o petita.

Dibuix BSPT femení

Taula de dades tècniques

		DIMENSIONS
NO PART.	FIL I	A	S1
GT-02	ZG1 / 8 "X28	20	14
GT-04	ZG1 / 4 "X19	21	17
GT-06	ZG3 / 8 "X19	25	22
GT-08	ZG1 / 2 "X14	29	27
GT-12	ZG3 / 4 "X14	34	33
GT-16	ZG1 "X11	40	41
GT-20	ZG1.1 / 4 "X11	52	54
GT-24	ZG1.1 / 2 "X11	50	56
GT-32	ZG2 "X11	63	68

Els accessoris de l'adaptador 1BT són un segell de subjecció BSP masculí de 60 graus amb mascle BSPT. Les mides completes de 02 a 32 es poden escollir entre les accions de YH. Els accessoris adaptadors estan fabricats amb material de bona qualitat i amb màquines CNC per controlar la precisió exacta. YH ofereix una àmplia línia d’accessoris d’adaptació. Si us plau, aneu a visitar el nostre lloc web o poseu-vos en contacte amb nosaltres per a qualsevol requeriment de productes.

√ Núm de peça: 1BT (Segell de subjecció BSP masculí de 60º BSP a mascle BSPT)
: Punts de venda: garantia de qualitat tant dels nostres productes com del nostre servei; preus favorables; tecnologia amigable amb el medi ambient; Servei OEM i ODM proporcionat
√ Postvenda: disponible
: Servei MOQ: 300PCS per a un article si cal que es produeixi; sense límits per als productes de valors
√ Entrega el temps: menys de 20 dies després de rebre el dipòsit

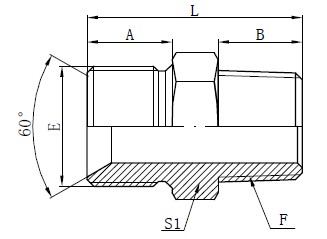

Dibuix d'adaptador recte

Taula de dades tècniques

	FIL		DIMENSIONS
NO PART.	E	F	A	B	S1	L
1BT-02	G1 / 8 "X28	R1 / 8 "X28	10	10	14	26
1BT-02-04	G1 / 8 "X28	R1 / 4 "X19	10	14	14	30
1BT-04	G1 / 4 "X19	R1 / 4 "X19	12	14	19	32
1BT-04-02	G1 / 4 "X19	R1 / 8 "X28	12	10	19	28
1BT-04-06	G1 / 4 "X19	R3 / 8 "X19	12	14	19	32
1BT-06	G3 / 8 "X19	R3 / 8 "X19	13.5	14	22	35
1BT-06-04	G3 / 8 "X19	R1 / 4 "X19	13.5	14	22	35
1BT-06-08	G3 / 8 "X19	R1 / 2 "X14	13.5	19	22	41
1BT-08	G1 / 2 "X14	R1 / 2 "X14	16	19	27	45
1BT-08-06	G1 / 2 "X14	R3 / 8 "X19	16	14	27	40
1BT-08-12	G1 / 2 "X14	R3 / 4 "X14	16	19.5	27	45
1BT-10-08	G5 / 8 "X14	R1 / 2 "X14	17.5	19	30	45
1BT-10-12	G5 / 8 "X14	R3 / 4 "X14	17.5	19.5	30	47
1BT-12	G3 / 4 "X14	R3 / 4 "X14	18.5	19.5	32	48
1BT-12-08	G3 / 4 "X14	R1 / 2 "X14	18.5	19	32	47
1BT-12-16	G3 / 4 "X14	R1 "X11	18.5	24	36	53
1BT-16	G1 "X11	R1 "X11	20.5	24	41	58
1BT-16-12	G1 "X11	R3 / 4 "X14	20.5	19.5	41	53
1BT-16-20	G1 "X11	R1.1 / 4 "X11	20.5	25	46	59
1BT-20	G1.1 / 4 "X11	R1.1 / 4 "X11	20.5	25	50	62
1BT-20-16	G1.1 / 4 "X11	R1 "X11	20.5	24	50	61
1BT-20-24	G1.1 / 4 "X11	R1.1 / 2 "X11	20.5	25	50	62
1BT-24	G1.1 / 2 "X11	R1.1 / 2 "X11	23	25	55	65
1BT-24-16	G1.1 / 2 "X11	R1 "X11	23	24	55	61
1BT-24-20	G1.1 / 2 "X11	R1.1 / 4 "X11	23	25	55	65
1BT-24-32	G1.1 / 2 "X11	R2 "X11	23	29	65	69
1BT-32	G2 "X11	R2 "X11	25.5	29	70	72
1BT-32-24	G2 "X11	R1.1 / 2 "X11	25.5	25	70	68

Els accessoris de l'adaptador 1B4 són tipus de seient de 60 º BSP masculins de 45 º que són àmpliament utilitzats en les connexions de diferents màquines. Una producció completa d’accessoris d’adaptadors està implicada en la producció de YH que pot satisfer diverses demandes de connexió. Els tipus d’accessoris de rosques universals es poden trobar i escollir en YH Hidràulica. Si us plau, aneu a visitar el nostre lloc web o poseu-vos en contacte amb nosaltres per obtenir els requisits detallats.

√ Núm de peça: 1B4 (seient de 60 ° BSP masculí de 45 °)
: Mides: 1/8 "a 2"; altres mides o diferències també es poden acabar a la nostra fàbrica
√ Tipus de fil: mascle BSP a BSP masculí
√ Tipus relacionats: tipus recte (1B); Tipus de colze de 90º (1B9)
: Mostres gratuïtes: disponibles per a menys de 5 peces.

Dibuix de connexions de tubs industrials

Taula de dades tècniques

	FIL		DIMENSIONS
NO PART.	E	F	A	B	S1
1B4-02-04	G1 / 8 "X28	G1 / 4 "X19	22	22	14
1B4-04	G1 / 4 "X19	G1 / 4 "X19	22	22	14
1B4-04-06	G1 / 4 "X19	G3 / 8 "X19	22	22	17
1B4-06	G3 / 8 "X19	G3 / 8 "X19	22	22	17
1B4-06-08	G3 / 8 "X19	G1 / 2 "X14	27	27	22
1B4-08	G1 / 2 "X14	G1 / 2 "X14	27	27	22
1B4-08-12	G1 / 2 "X14	G3 / 4 "X14	33	33	27
1B4-10	G5 / 8 "X14	G5 / 8 "X14	27	27	22
1B4-10-12	G5 / 8 "X14	G3 / 4 "X14	33	33	27
1B4-12	G3 / 4 "X14	G3 / 4 "X14	33	33	27
1B4-12-16	G3 / 4 "X14	G1 "X11	37	37	33
1B4-16	G1 "X11	G1 "X11	37	37	33
1B4-16-20	G1 "X11	G1.1 / 4 "X11	40	40	44
1B4-20	G1.1 / 4 "X11	G1.1 / 4 "X11	40	40	44
1B4-20-24	G1.1 / 4 "X11	G1.1 / 2 "X11	47	47	50
1B4-24	G1.1 / 2 "X11	G1.1 / 2 "X11	47	47	50
1B4-32	G2 "X11	G2 "X11	55	55	65

Els accessoris per a adaptadors 4B són tipus BSP de seient o mascle de 60 °. YH és un fabricant professional de accessoris de canonades hidràuliques. Tenim una àmplia experiència en la fabricació d’accessoris hidràulics britànics. Equipat amb màquines CNC avançades i dotades de personal experimentat, utilitzem una anàlisi estadística de la investigació tècnica per garantir una qualitat precisa dels accessoris adaptadors.

√ Núm de peça: 4B (BSP Bàscula Masculina de 60 ° o enganxat)
√ Mides: de 02 a 32 participen àmpliament en la nostra producció
: Material: acer al carboni; acer inoxidable; llautó
√ Política de mostres: menys de 5 peces és gratuïta per comprovar la qualitat
√ Termini de pagament: 100% TT per endavant (per a comandes petites); 30% TT per endavant, 70% TT abans de l'enviament o contra lletra; També està disponible el pagament de la carta de crèdit

Dibuix de taps hidràulics

Taula de dades tècniques

		DIMENSIONS
NO PART.	FIL I	C	S1	S2
4B-02	G1 / 8 "X28	10	14	16
4B-04	G1 / 4 "X19	12	19	18
4B-06	G3 / 8 "X19	13.5	22	21
4B-08	G1 / 2 "X14	16	27	24
4B-10	G5 / 8 "X14	17.5	30	27
4B-12	G3 / 4 "X14	18.5	32	28
4B-16	G1 "X11	20.5	41	32
4B-20	G1.1 / 4 "X11	20.5	50	37
4B-24	G1.1 / 2 "X11	23	55	40
4B-32	G2 "X11	25.5	70	43

Els accessoris de l'adaptador 3B9 són de 90 graus BSP tipus femella de con de 60 graus. YH Hydraulic ofereix una extensa línia d’adaptadors BSP per completar la vostra connexió. Els accessoris estan disponibles en llautó, ferro mal·leable, forjat i acer inoxidable. Una selecció àmplia d’aquesta línia d’accessoris d’adaptació està disponible a YH Hydraulic.

√ Núm de peça: 3B9 (90 ° BSP femella 60 ° Con)
√ Les mides: de G1 / 8 "a G2" estan disponibles a la nostra fàbrica
: Marca: YH; la norma de producció és Winner igual que Eaton
: Aplicació: petroli, productes químics, maquinària, energia elèctrica, construcció naval, fabricació de paper, construcció, etc.
√ Proves: es posarà a prova una petita quantitat abans de lliurar la comanda completa.

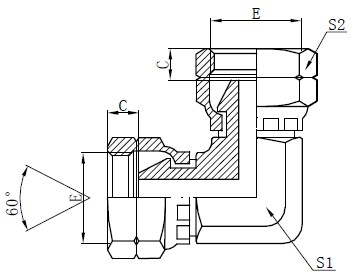

Dibuix d'adaptador BSP femella

Taula de dades tècniques

	E	DIMENSIONS
NO PART.	FIL I	C	S1	S2
3B9-02	G1 / 8 "X28	5.5	11	14
3B9-04	G1 / 4 "X19	5.5	11	19
3B9-06	G3 / 8 "X19	6.5	17	22
3B9-08	G1 / 2 "X14	8	19	27
3B9-10	G5 / 8 "X14	10.5	22	30
3B9-12	G3 / 4 "X14	11.5	27	32
3B9-16	G1 "X11	11.5	33	41
3B9-20	G1.1 / 4 "X11	12	44	50
3B9-24	G1.1 / 2 "X11	13	50	55
3B9-32	G2 "X11	16	65	70

Adaptador hidràulic britànic

Accessoris per a tubs de soldadura

Dibuix de connexions de tubs de soldadura

Taula de dades tècniques

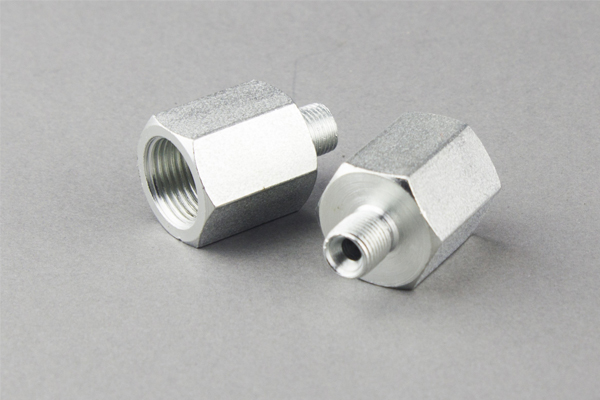

Adaptadors de mànega estàndard britànics

Dibuix d'adaptadors de mànega estàndard britànic

Taula de dades tècniques

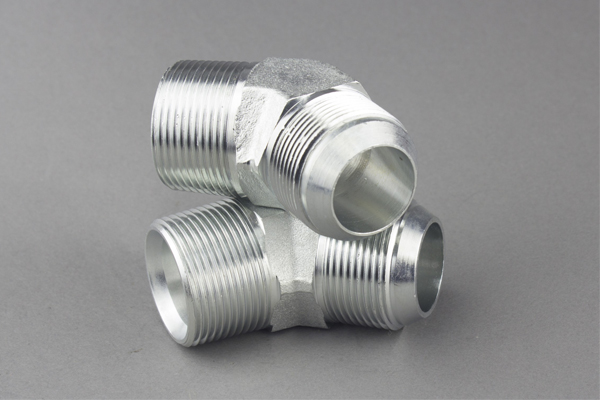

Connector masculí BSPT

Dibuix del connector masculí BSPT

Taula de dades tècniques

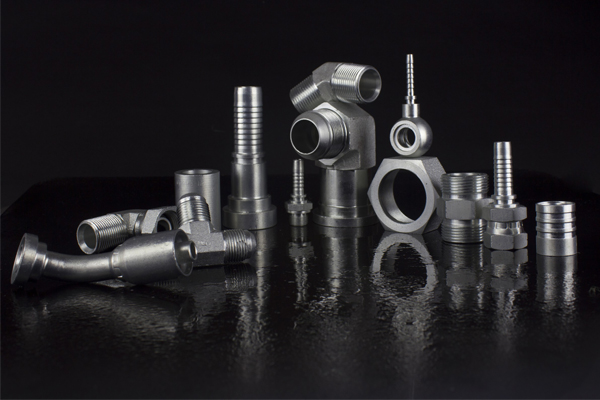

Samarreta femenina BSPT

Dibuix BSPT femení

Taula de dades tècniques

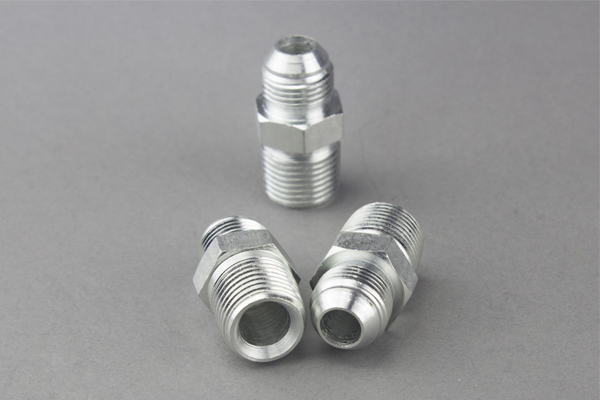

Adaptador recte

Dibuix d'adaptador recte

Taula de dades tècniques

Accessoris per a tubs industrials

Dibuix de connexions de tubs industrials

Taula de dades tècniques

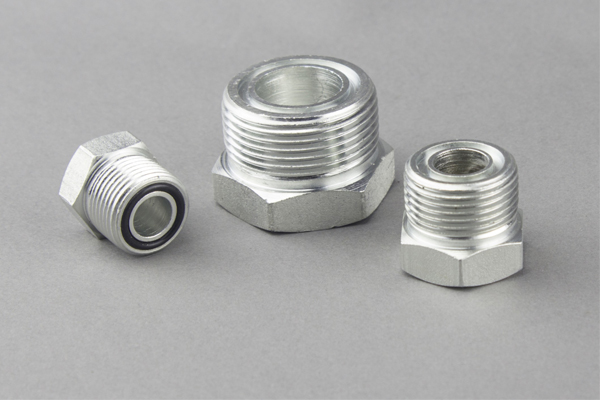

Endolls hidràulics
